Einführung
In der äußerst anspruchsvollen Welt der Lagerherstellung sind Präzision, Haltbarkeit und Effizienz nicht nur Ziele{0}}sondern Voraussetzungen. Das Herzstück der Herstellung der entscheidenden Wälzelemente -Kugeln und Rollen- ist ein hochentwickeltes Werkzeug: die Walzmatrize. Dieser technische Artikel befasst sich mit der zentralen Rolle von Walzbacken und untersucht deren Konstruktionsprinzipien, Fertigungstechnologien und die neuesten Innovationen, die neue Maßstäbe in Bezug auf Lagerqualität und Produktionsleistung setzen.
1. Die Kernfunktion: Was sind Rollmatrizen?
Walzgesenke sind spezielle, gehärtete Werkzeuge, die bei Kaltumformungsprozessen zur Formung von Lagerkugeln und -rollen verwendet werden. Im Gegensatz zur maschinellen Bearbeitung, bei der Material abgetragen wird, erfolgt beim Walzprozess die plastische Verformung von Metalldrähten oder -stücken zwischen zwei rotierenden Matrizen, die jeweils präzise bearbeitete Rillen enthalten. Diese Kaltumformmethode formt nicht nur das Bauteil, sondern verfeinert auch seine innere Kornstruktur, was zu überlegenen metallurgischen Eigenschaften wie erhöhter Festigkeit, Verschleißfestigkeit und Ermüdungslebensdauer führt. Die Matrizen selbst sind die Meister dieser Transformation, da ihre Hohlraumgeometrie direkt die endgültigen Abmessungen, die Sphärizität (für Kugeln) und die Oberflächenbeschaffenheit des Lagerelements bestimmt.
2. Anatomie der Präzision: Design und Herstellung von Walzwerkzeugen
Die Leistung eines Walzwerkzeugs ist eine direkte Folge seiner Konstruktion und Konstruktion.
Materialwissenschaft:Premium-Walzbacken werden in der Regel aus ultra{0}}hochwertigen-Werkzeugstählen oder hochentwickelten Hartmetallen hergestellt. Diese Materialien müssen eine außergewöhnliche Härte (häufig 60–65 HRC oder höher bei Stahl), eine hohe Druckfestigkeit und eine bemerkenswerte Zähigkeit aufweisen, um enormen zyklischen Drücken standzuhalten, ohne zu reißen oder sich zu verformen. Die Wahl zwischen Stahl und Hartmetall hängt oft von einem Gleichgewicht zwischen Zähigkeit (bevorzugt bestimmte Werkzeugstähle) und Verschleißfestigkeit (bevorzugt Karbide) ab.
Präzisionsbearbeitung:Die Herstellung der Matrizennuten ist eine Meisterleistung der Mikropräzisionstechnik. Techniken wie CNC-Schleifen und Ultrapräzisionsbearbeitung werden eingesetzt, um Rillenprofile mit Toleranzen im einstelligen Mikrometerbereich zu erzielen. Die Oberflächenbeschaffenheit der Nut ist von größter Bedeutung, da etwaige Unvollkommenheiten auf die Lagerkomponente übertragen werden können. Um ein spiegelähnliches Finish zu erzielen, werden fortschrittliche Poliertechniken verwendet, manchmal auch mit Diamantschleifmitteln.
Wärmebehandlung und Oberflächentechnik:Hier erhält der Würfel seine Ausdauer. Kontrollierte Härte- und Anlassprozesse optimieren die Kernzähigkeit und Oberflächenhärte. Darüber hinaus werden zunehmend hochmoderne Oberflächenbehandlungen wie Physical Vapour Deposition (PVD) oder Chemical Vapour Deposition (CVD)-Beschichtungen (z. B. TiN, TiAlN, CrN) eingesetzt. Diese dünnen, ultraharten Keramikbeschichtungen reduzieren die Reibung drastisch, minimieren den adhäsiven Verschleiß (Materialaufnahme) und verlängern die Lebensdauer der Matrize deutlich, oft um 200 % oder mehr.
3. Die Innovationsgrenze: Trends, die die Zukunft prägen
Die Entwicklung von Walzbacken erfolgt kontinuierlich, angetrieben durch das Streben der Lagerindustrie nach höheren Geschwindigkeiten, längerer Lebensdauer und Miniaturisierung.
Digitales Design und Simulation:Software zur Finite-Elemente-Analyse (FEA) ist heute unverzichtbar. Ingenieure simulieren den Metallfluss, die Spannungsverteilung am Gesenk und die thermischen Belastungen während des Walzprozesses virtuell. Dies ermöglicht die Optimierung der Nutgeometrie und der Prozessparameter vor physikalischen Versuchen, wodurch die Entwicklungszeit verkürzt und die Langlebigkeit der Matrize sichergestellt wird.
Intelligente Prozessüberwachung:Die Integration von Sensoren direkt in oder in der Nähe der Matrizen ermöglicht die Echtzeitüberwachung von Parametern wie Kraft, Vibration und Temperatur. Diese in IoT-Plattformen eingespeisten Daten ermöglichen eine vorausschauende Wartung. Durch die Analyse von Verschleißmustern kann die Produktion Werkzeugwechsel proaktiv planen, unerwartete Ausfallzeiten verhindern und eine gleichbleibende Bauteilqualität sicherstellen.
Maßgeschneiderte Lösungen für fortschrittliche Materialien:Da Lagerhersteller neue Materialien wie Stähle mit hohem -Stickstoffgehalt oder Speziallegierungen für extreme Anwendungen erforschen, müssen sich Walzwerkzeuge anpassen. Dazu gehört die kundenspezifische Anpassung von Matrizenmaterialien, Beschichtungen und Designs, um den einzigartigen Umformeigenschaften und höheren Verformungsspannungen dieser fortschrittlichen Materialien gerecht zu werden.
4. Auswirkungen auf die Lagerleistung und die Produktionsökonomie
Der direkte Zusammenhang zwischen Werkzeugqualität und Lagerleistung kann nicht genug betont werden.
Verbesserte Lagerqualität:Eine perfekte Matrize erzeugt ein nahezu-perfektes Rollelement. Überragende Maßhaltigkeit und Oberflächengüte dank fortschrittlicher Werkzeuge führen zu Lagern mit geringerer Vibration (NRRO), reduziertem Lärm und einer deutlich längeren Betriebslebensdauer.
Fertigungseffizienz:Langlebigere Matrizen bedeuten weniger Produktionsstopps für Werkzeugwechsel, eine höhere Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE) und geringere Werkzeugkosten pro Stück. Die Fähigkeit, mit optimaler Geschwindigkeit und konstanter Leistung zu laufen, ist ein entscheidender Wettbewerbsvorteil.
Nachhaltigkeitsgewinne:Der Kaltwalzprozess ist von Natur aus materialeffizient und erzeugt im Vergleich zur maschinellen Bearbeitung nur minimalen Abfall. Langlebige, langlebige Matrizen verstärken diesen Vorteil noch weiter, indem sie die Häufigkeit der Werkzeugherstellung und den damit verbundenen Ressourcenverbrauch reduzieren.
Abschluss
Rollmatrizen sind weit mehr als einfache Formen; Sie sind der Inbegriff von Präzision und Ausdauer in der Lagerfertigung. Ihre kontinuierliche Weiterentwicklung durch Materialwissenschaft, Präzisionstechnik und digitale Integration ist ein entscheidender Faktor für die nächste Generation leistungsstarker und zuverlässiger Lager. In diese Schlüsseltechnologie zu investieren und sie zu verstehen, ist nicht nur eine operative Entscheidung-sie ist eine strategische Notwendigkeit für jeden Hersteller, der in der globalen Wälzlagerindustrie führend sein möchte. Mit Blick auf die Zukunft wird die in die Matrize und ihren Prozess eingebettete Intelligenz zum neuen Standard werden und ein beispielloses Maß an Qualität und Effizienz in der Lagerproduktion ermöglichen.
2025 Dezember2 Woche WBM Produktempfehlung:

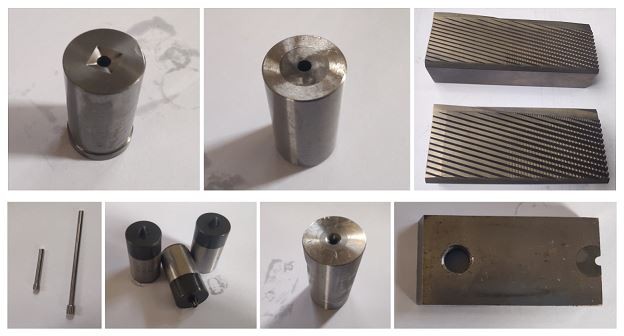

Rolling Dies:
